Назначение

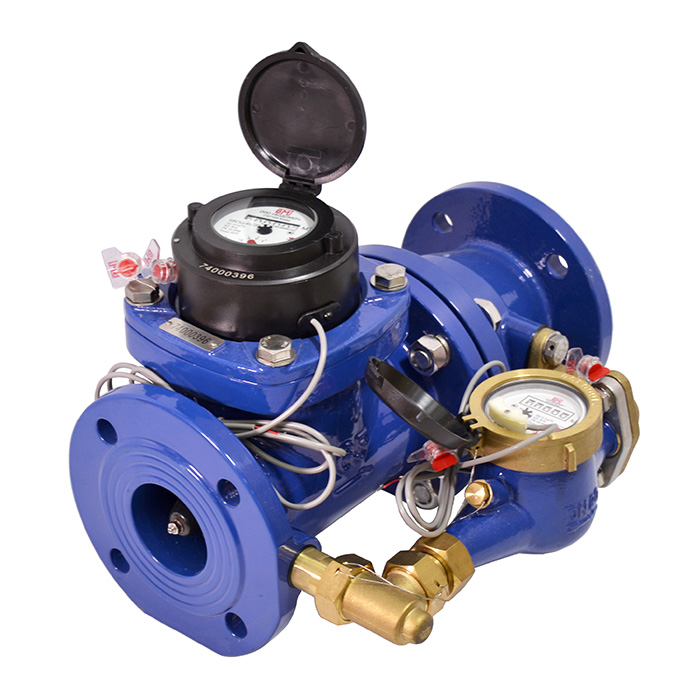

КВСХд DN65/20 IP68 тип-02.

Цена за шт

По запросу

Уточнить стоимость

Количество, шт

В зависимости от размера заказа предоставляются скидки

ОПИСАНИЕ И НАЗНАЧЕНИЕ

Комбинированные счетчики воды КВСХд DN65/20 IP68 применяются на промышленных объектах, объектах коммунального хозяйства и в составе автоматизированных систем контроля и учёта холодной воды. Они разработаны специально для объектов с широким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в течение суток, сезонов или условий технологического процесса, объектов кратковременного учёта большого расхода, где при нормальной ситуации протекает небольшое количество воды.

ВНИМАНИЕ! Прибор имеет защиту IP 68, что позволяет устанавливать его в помещениях с повышенной влажностью, а также в затапливаемых колодцах.


Межповерочный интервал 6 лет	Гарантийный срок 24 месяца	Срок службы не менее 12 лет	Класс точности «В»	Степень защиты IP-68	имп. выход	Сертификат СИ ГОСРЕЕСТР №87982-23

СПОСОБ УСТАНОВКИ

- Счётчик монтируется на трубопроводе исключительно в горизонтальном положении.

- Установка осуществляется таким образом, чтобы счётчик всегда был заполнен водой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Диаметр условного прохода, DN	50/15	65/20	80/20	100/20	150/40
Диапазон температур счётчиков КВСХ-02, КВСХд-02, ºС	+5.......+50
Наименьший расход, Q_min, м³/ч	0,025	0,04	0,04	0,04	0,16
Переходный расход, Q_t, м³/ч	0,04	0,064	0,064	0,064	0,256
Номинальный расход, Q_n, м³/ч	40	63	63	100	240
Наибольший расход, Q_max, м³/ч	50	78,6	78,6	125	250
Порог чувствительности, м³/ч	0,015	0,02	0,02	0,02	0,055
Максимальное значение указателя счётного механизма, м³:
- основного счётчика	999999	999999x10
- вспомогательного счётчика	99999	999999
Цена импульса, л/имп., для КВСХд-02	100/10	100/10	100/10	100/10	1000/100
Расход воды, м³/ч, при потере давления 0,1 кгс/см² (0,01 МПа)	3	4	7	10	120
Диапазон срабатывания переключающего устройства (клапана), м³/ч:
- при увеличении расхода	1,4	1,8	1,8	2,1	6
- при уменьшении расхода	0,7	0,8	0,8	1,2	4,2
Присоединение к трубопроводу	фланцевое
Класс защиты по ГОСТ 14254	IP54 (по заказу – IP68)
Межповерочный интервал, лет	6
Срок службы счётчиков, лет, не менее	12

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование параметра	Значение параметра
Условный диаметр, мм	50/15	65/20	80/20	100/20	150/40
Габаритные размеры, мм
- длина	280	370	370	370	500
- высота	268	305	310	320	445
- ширина	252	262	272	282	341
Масса, кг, не более	19	26	28	33	71

Размер комбинированных счетчиков

ГРАФИК ПОТЕРИ ДАВЛЕНИЯ

График

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТНОУПРАВЛЯЕМОГО КОНТАКТА

- максимальное коммутирующее напряжение, В -50;

- максимальный коммутирующий ток через контакт, мА -100;

- частота замыкания контакта, Гц, не более - 1.

Подбор и заказ

Для проверки исполнения и подготовки предложения укажите требуемый типоразмер, условия эксплуатации, вариант присоединения и комплект поставки. Специалисты помогут сопоставить параметры оборудования с требованиями проекта.

Производитель:

ТЕПЛОВОДОМЕР

Класс точности:

Степень защиты:

IP-68

Гарантийный срок:

24 месяцев

Монтажная длина:

370 мм

Тип:

турбинный/крыльчатый многоструйный

Межповерочный интервал:
