Водосчетчики класс защиты ip68

Счетчики холодной воды ВСХ, ВСХН, ВСХд, ВСХНд IP68 - предназначены для коммерческого учета расхода объема сетевой и питьевой воды в системах холодного водоснабжения. Приборы DN 15-250 мм предназначены для использования на объектах с малым, средним и большим потреблением воды и рекомендуются для установки в жилых и производственных помещениях, квартирах, коттеджах, офисах и других объектах коммунального хозяйства. Благодаря исполнению счетчика в степени защиты IP68, прибор устойчив к проникновению пыли и предназначен для затапливаемых помещений.

Водосчетчики с защитой IP-68 отличаются счетным механизмом, который находится в герметичном состоянии и полностью защищен от пыли, а также имеет защиту при полном погружении в воду на глубину более 1 метра. Все технические и метрологические характеристики остались без изменений.

Наименование основных технических характеристик

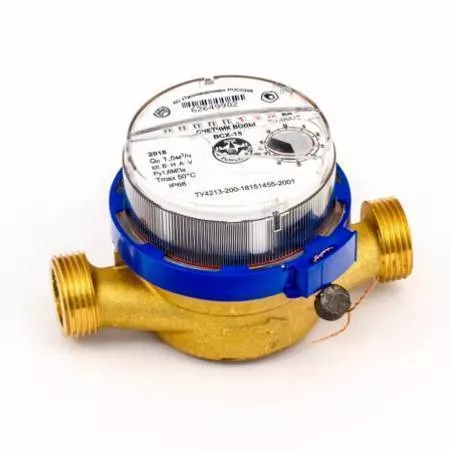

ВСХ-15-02; ВСХд-15-02

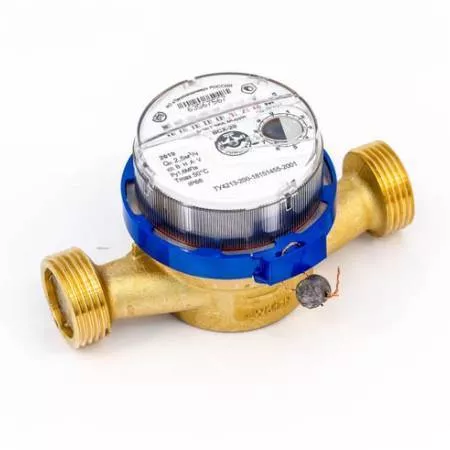

ВСХ-20; ВСХд-20

Номинальный диаметр

DN

15

20

Номинальный расход, Qn

м³/ч

1,5

2,5

Максимальный расход, Qmax

м³/ч

3,0

5,0

Переходный расход, Qt Класс А/В

м³/ч

0,15 / 0,12

0,25 / 0,2

Минимальный расход, Qmin Класс А/В

м³/ч

0,06 / 0,03

0,1 / 0,05

Порог чувствительности

м³/ч

0,01

0,02

Наибольшее значение роликого указателя счетного механизма

м³

99999

(99999,999)

99999

Потеря давления при Qmax, не более

МПа

0,1

0,1

Цена импульса для ВСХд

л/имп

1

1

Приделы допустимой относительной погрешности:

- Qt до Qmax

%

± 2

± 2

- Qmin до Qt

%

± 5

± 5

Масса, не более

кг

0,6

0,6

Гарантийный срок

месяц

24

Межповерочный интервал

лет

6

Наименование основных технических характеристик

Норма для счетчиков с DN

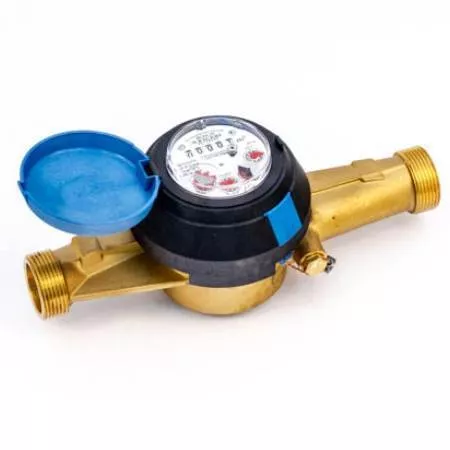

25

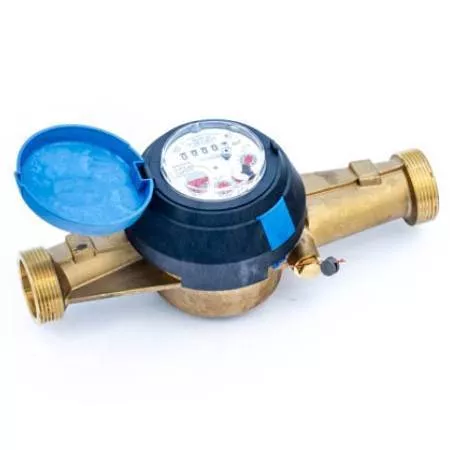

32

40

Расход воды, м3/ч, для счетчиков:
Холодной воды ВСХН, ВСХНд в диапазоне t 0C

+ 5.............. + 50

- наименьший Qmin Класс А/В

0,14/0,063

0,24/0,1

0,3/0,16

- переходный Qt Класс А/B

0,35/0,1

0,6/0,16

1.0/0,26

- номинальный Qn Класс А/B

3,5

6,0

10,0

- наибольший Qmax Класс А/В

7,0

12,0

20,0

- порог чувствительности, м3/ч, не более

0,0105

0,018

0,03

Потеря давления при наибольшем расходе
не превышает, МПа

0,1

Цена одного импульса ВСХд (по заказу)

10 (100)

100 (10)

Наибольшее значение роликового указателя
счетного механизма, м3

99 999

Наименьшая цена деления, м3

0,00005

Присоединение к трубопроводу

резьбовое

Масса, кг, не более

2,0

2,2

2,5

Средний срок службы, не менее

12 лет

Межповерочный интервал

6 лет

Наименование основных технических характеристик

Норма для счетчиков с DN

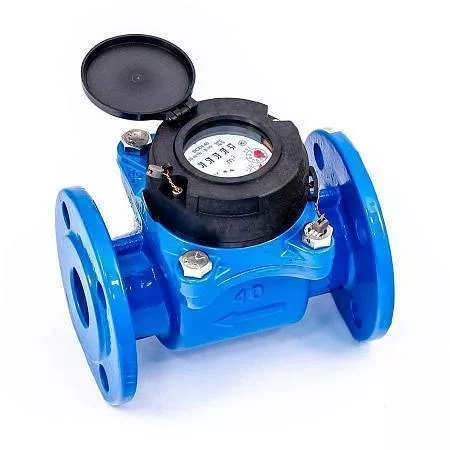

40

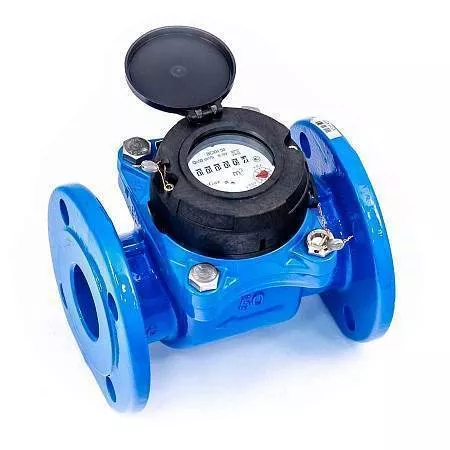

50

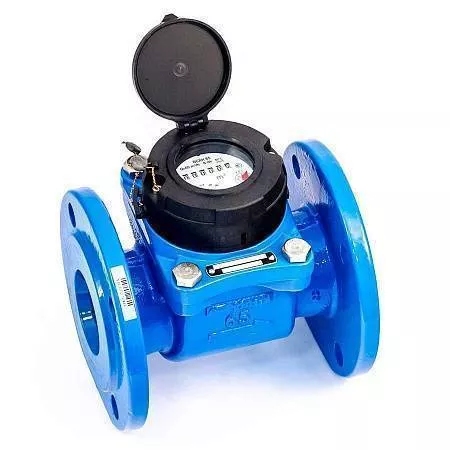

65

80

100

125

150

200

250

Расход воды, м3/ч, для счетчиков:
Холодной воды ВСХН, ВСХНд в диапазоне t ⁰C

+ 5.............. + 50

- наименьший Qmin Класс В

0,45

0,45

0,45

0,5

0,6

1,5

1,8

4,0

10,0

- переходный Qt Класс В

0,9

0,9

1,0

0,8

1,8

2,0

4,0

6,0

16,0

- номинальный Qn Класс В

30

50

60

120

230

250

400

750

1100

- наибольший Qmax Класс В

60

90

120

200

300

350

600

1000

1600

- порог чувствительности, м3/ч, не более

0,15

0,15

0,2

0,25

0,25

0,5

1,0

1,5

3,0

Расход воды при потере давления
0,1 кгс/см2 (0,01 МПа)

26

38

40

100

128

170

310

550

800

Цена одного импульса, л/имп для ВСТН,
ВСХНд (по заказу)

100

1000

Наибольшее значение роликового указателя
счетного механизма, м3

999999

999999х10

Присоединение к трубопроводу

фланцевое

Масса, кг, не более

7,9

9,9

10,6

13,3

15,6

18,1

40,1

51,1

75,1

Межповерочный интервал

6 лет
