КВСХд DN50/15 IP68 тип-02

КВСХд DN50/20 IP68 тип-05

КВСХд DN50/15 IP68 тип-05

Назначение

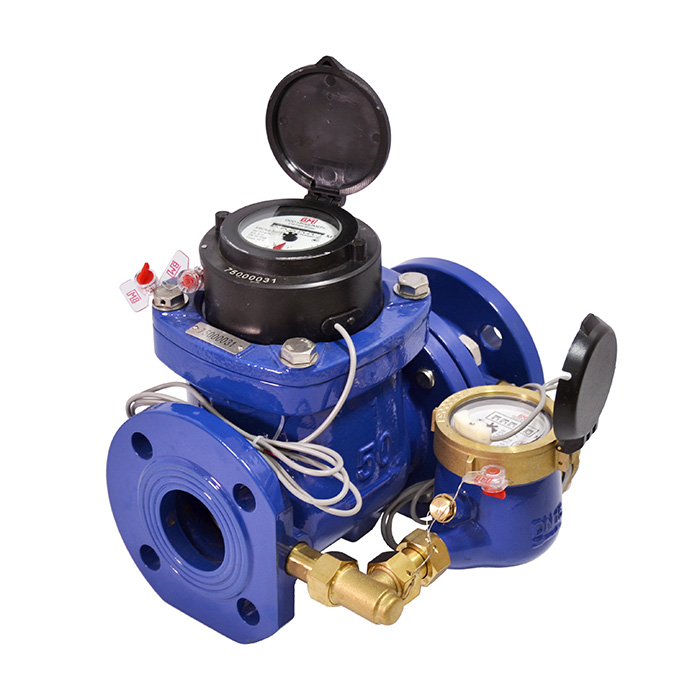

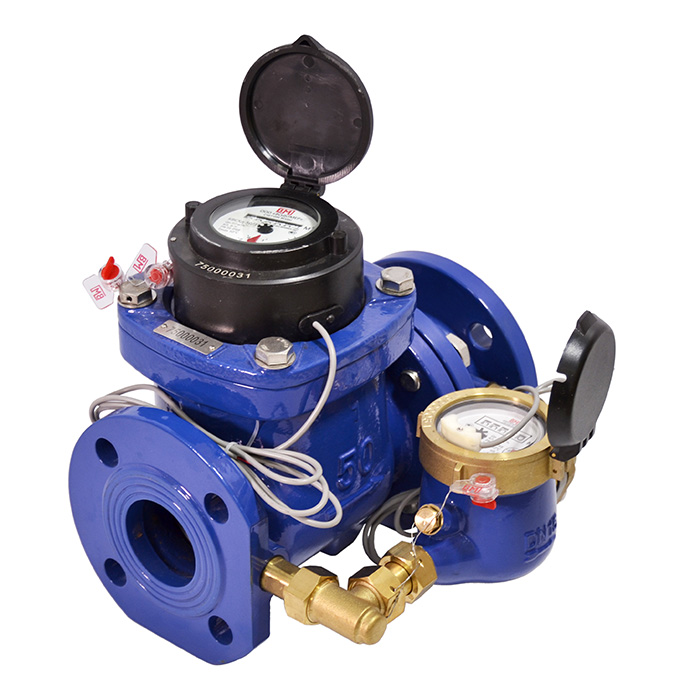

КВСХд DN50/15 IP68 тип-05.

Цена за шт

По запросу

Количество, шт

Преобразователи расхода электромагнитные МастерФлоу. Руководство по эксплутации. Теплосчетчики СТ3. Руководство по эксплутации. Теплосчетчики СТ 10М. Руководство по эксплутации. Теплосчетчики СТ 10. Руководство по эксплутации. Теплосчетчики СТ 10ПМ. Руководство по эксплутации. Wireless Water meters reading system Сняты с производства

В зависимости от размера заказа предоставляются скидки

ОПИСАНИЕ И НАЗНАЧЕНИЕ

Комбинированные счетчики воды КВСХд DN50/15 IP68 тип 05 применяются на промышленных объектах, объектах коммунального хозяйства и в составе автоматизированных систем контроля и учёта холодной воды. Они разработаны специально для объектов с широким диапазоном расхода воды, непостоянным уровнем расхода, варьирующим в течение суток, сезонов или условий технологического процесса, объектов кратковременного учёта большого расхода, где при нормальной ситуации протекает небольшое количество воды.

ВНИМАНИЕ! Прибор имеет защиту IP 68, что позволяет устанавливать его в помещениях с повышенной влажностью, а также в затапливаемых колодцах.


Межповерочный интервал 6 лет	Гарантийный срок 24 месяца	Срок службы не менее 12 лет	Класс точности «В»	Степень защиты IP-68	имп. выход	Сертификат СИ ГОСРЕЕСТР №87982-23

СПОСОБ УСТАНОВКИ

- Счётчик монтируется на трубопроводе исключительно в горизонтальном положении.

- Установка осуществляется таким образом, чтобы счётчик всегда был заполнен водой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Диаметр условного прохода, DN	50/15	50/20	65/20	80/20	100/20	150/40
Диапазон температур счётчиков КВСХ-05, КВСХд-05, ºС	+5.......+50
Наименьший расход, Q_min, м³/ч	0,025	0,05	0,04	0,04	0,04	0,16
Переходный расход, Q_t, м³/ч	0,04	0,2	0,064	0,064	0,064	0,256
Номинальный расход, Q_n, м³/ч	50	50	60	120	230	400
Наибольший расход, Q_max, м³/ч	90	90	120	200	300	600
Порог чувствительности, м³/ч	0,015	0,015	0,02	0,02	0,02	0,055
Максимальное значение указателя счётного механизма, м³:
- основного счётчика	999999		999999x10
- вспомогательного счётчика	99999		999999
Цена импульса, л/имп., для КВСХд-02	100/10	100/1	100/10	100/10	100/10	1000/100
Расход воды, м³/ч, при потере давления 0,1 кгс/см² (0,01 МПа)	3	4	4	7	10	120
Диапазон срабатывания переключающего устройства (клапана), м³/ч:
- при увеличении расхода	1,4	1,6	1,8	1,8	2,1	6
- при уменьшении расхода	0,7	0,7	0,8	0,8	1,2	4,2
Присоединение к трубопроводу	фланцевое
Класс защиты по ГОСТ 14254	IP54 (по заказу – IP68)
Межповерочный интервал, лет	6
Срок службы счётчиков, лет, не менее	12

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование параметра	Значение параметра
Условный диаметр, мм	50/15	50/20	65/20	80/20	100/20	150/40
Габаритные размеры, мм
- длина	280	280	370	370	370	500
- высота	268	268	305	310	320	445
- ширина	252	252	262	272	282	341
Масса, кг, не более	19	19	26	28	33	71

Размер комбинированных счетчиков

ГРАФИК ПОТЕРИ ДАВЛЕНИЯ

График

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТНОУПРАВЛЯЕМОГО КОНТАКТА

- максимальное коммутирующее напряжение, В -50;

- максимальный коммутирующий ток через контакт, мА -100;

- частота замыкания контакта, Гц, не более - 1.

Производитель:

ТЕПЛОВОДОМЕР

Класс точности:

Степень защиты:

IP-68

Гарантийный срок:

24 месяцев

Монтажная длина:

280 мм

Тип:

турбинный/крыльчатый многоструйный

Межповерочный интервал:

6 лет

Гарантия:

24месяца

Максимальное рабочее давление:

1,6 МПа

Температура воды:

+5...50°С

Диапазон расхода:

0,025...90 м3/час

Импульсный выход (герконовый датчик):

Да

Габ.размер тары ДхВхШ:

280х252х268

Присоединение к трубопроводу:

фланцевое по ГОСТ 33259-2015

Габаритные размеры (Д×В×Ш), мм, не более:

280х252х268

Масса счетчиков, кг:

Средний срок службы, не менее:

12 лет

Цена импульса:

100/11 л/имп

Статус:

по запросу

- наименьший Q min:

0,025

- переходный Qt:

0,04

Диаметр условного прохода, DN (основной/дополнительный):

50/15
